Устройства для кондиционирования воздуха, такие как сплит-системы, моноблочные кондиционеры и прочее холодильное оборудование укомплектовываются дренажными системами. Дренажная система состоит из поддона, где скапливается конденсат, образующийся в процессе охлаждения воздуха при работе кондиционера, дренажного трубопровода, по которому осуществляется отвод из помещения воды, и дренажного насоса (помпы), которая применяется в случае необходимости подъема и движения конденсата выше уровня дренажного поддона.
Для чего используется дренаж

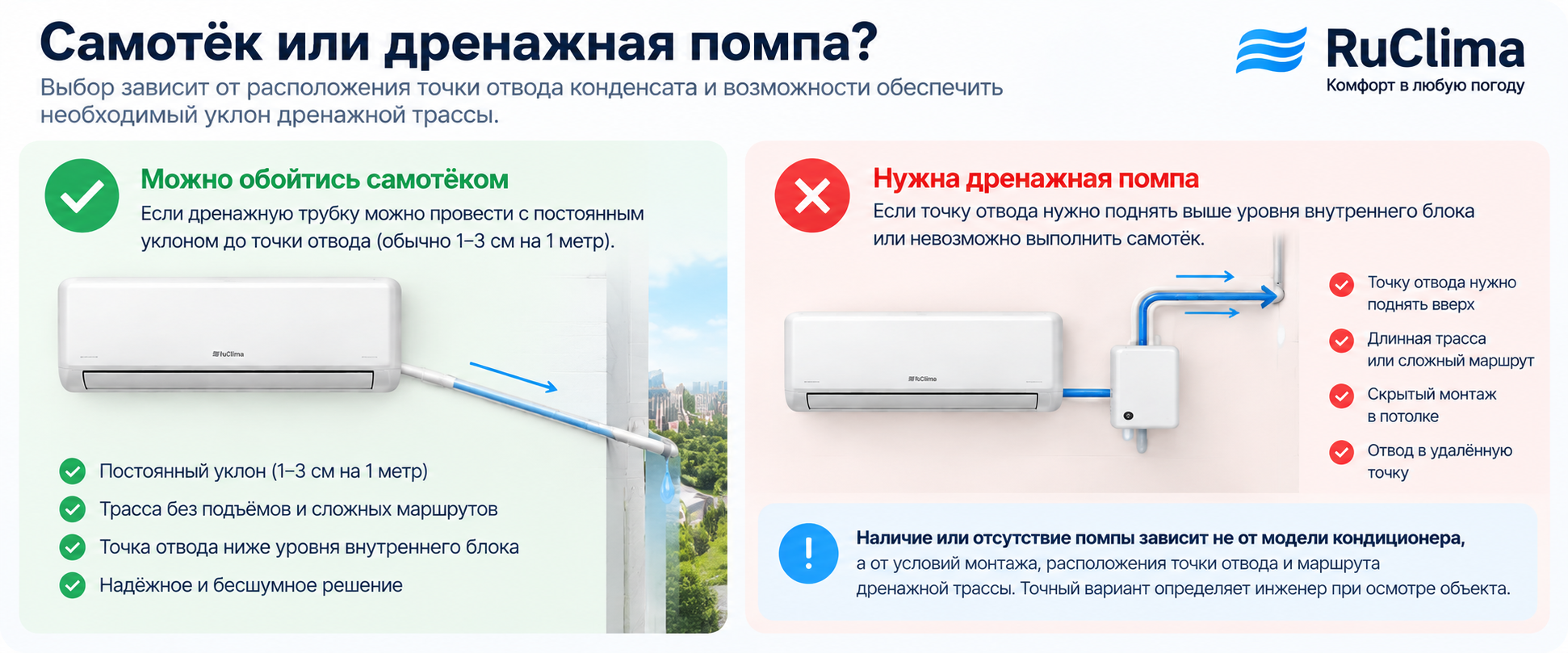

В большинстве случаев монтажа кондиционера использование дренажной помпы не требуется, так как конденсат сливается из поддона самостоятельно под действием сил гравитации за счет имеющегося уклона дренажного трубопровода. При этом значение уклона в соответствии с требованиями производителей кондиционеров должно составлять не менее 1% (т.е. 1 см на 1 м длины трубопровода). Если уклон дренажа невозможно обеспечить, то для слива конденсата на протяжении трассы создают перепад высот или же располагают точку слива/подключения выше уровня поддона кондиционера – в этом случае необходимо применение дополнительного устройства для принудительного движения конденсата, т.е. дренажной помпы. Данное устройство базово встроено в некоторые модели сплит-систем – например, во все внутренние блоки кондиционеров кассетного типа или в отдельные канальные системы. Если же кондиционер изначально не укомплектован дренажными насосами, их можно приобрести дополнительно. На это стоит обращать внимание при покупке кондиционера.
На фото: Дренажные насосы кондиционеров

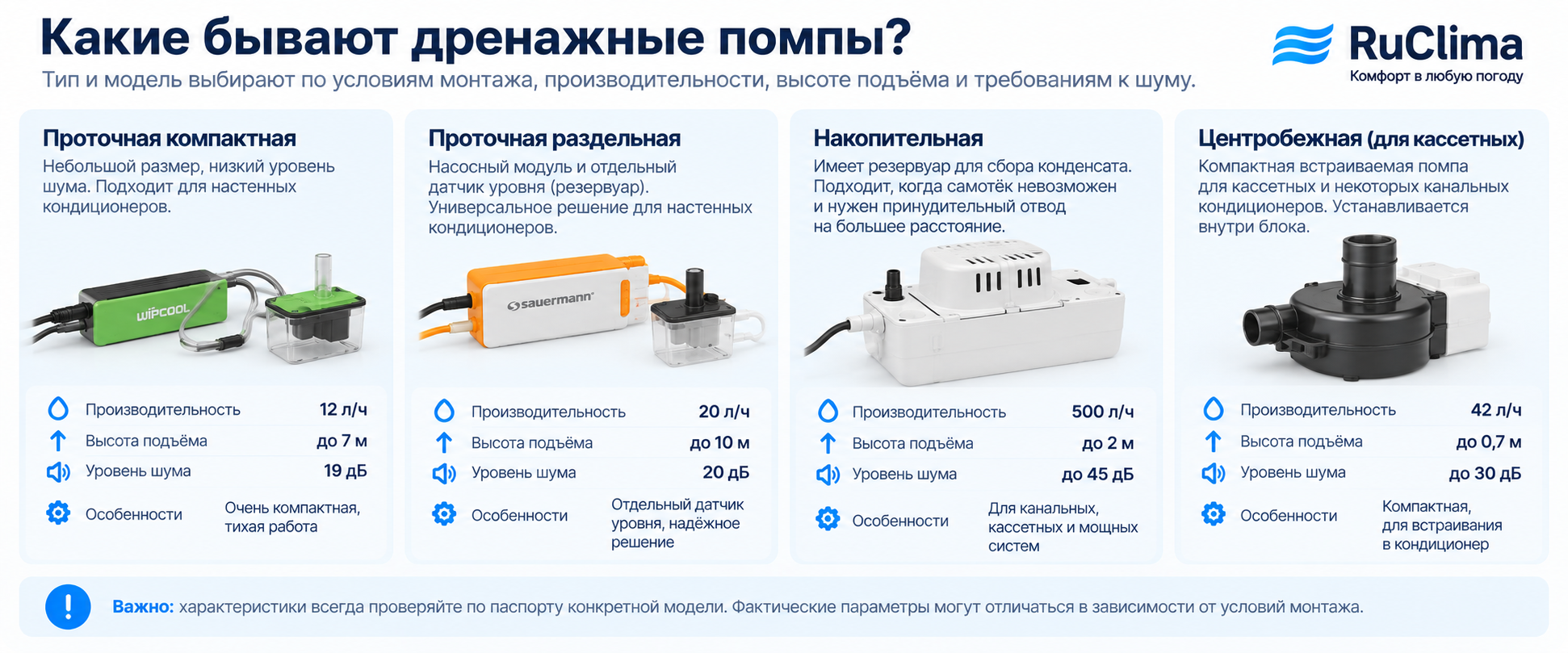

Виды дренажных насосов
Существуют различные виды дренажных насосов. Постараемся разобраться, какой из них лучше применять в той или иной ситуации.
Раздельный дренажный насос
В таких помпах конструктивно разделены два блока – насос (обычно вибрационного типа) и камера-детектор с датчиком определения наличия и уровня жидкости. Производительность насосов этого типа может варьироваться от 7 до 65 л/ч, также они могут поднимать жидкость на высоту до 15 м, поэтому стоит учесть, что если перепад высот при установке кондиционера и при прокладке дренажа будет выше, то необходимо рассмотреть использование другого вида дренажного насоса. Помпа раздельного типа устанавливается обычно либо внутри специальной ниши за внутренним блоком, либо в декоративном коробе, закрывающем фреонопроводы. Камера-детектор подключается к сливному патрубку кондиционера, либо монтируется непосредственно в дренажном поддоне. Блок насоса включается по сигналу датчика и способен работать на всасывание жидкости из поддона и на нагнетание жидкости вверх по отходящему трубопроводу, а также – в смешанном режиме.
На фото: Раздельный дренажный насос
Наливной дренажный насос
Их основное отличие от раздельных дренажных помп – в моноблочной конструкции и большей производительности (при меньшем напоре). Сам насос включается и начинает работать, когда приемный резервуар залит конденсатом, отсюда и название – «наливной» или «заливной». Конструкция насоса обычно – центробежного типа. За счет этого производительность наливной помпы может достигать от 700 до 1500 л в час, но предельная высота подъема воды у них меньше, чем у помп раздельного (вибрационного) типа – максимум 6-7 м. Вода должна попадать в помпу такого типа только за счет естественных сил – самотеком. Датчик уровня жидкости в этих помпах является встроенным.
На фото: Наливной дренажный насос
Встраиваемые помпы
Встраиваемыми помпами комплектуются все кондиционеры кассетного типа и некоторые типы канальных сплит-систем. Производительность помпы такого типа лежит в пределах 5-160 литров в час при высоте подъема не более 0,7-1,0 м. Такой высоты подъема оказывается достаточно для того, чтобы поднять дренаж до уровня потолка, к которому прикреплен внутренний блок, и направить поток конденсата далее уже за счет уклона и действия сил гравитации.
На фото: Встраиваемые дренажные насосы
Перистальтический дренажный насос
Этот вид насоса поможет в том случае, если воду для отвода из дренажного поддона нужно поднимать выше, чем на 15 метров. И хотя производительность таких помп не выше всех остальных (она не превышает 11 литров в час), тем не менее, такие насосы способны решать намного более сложные специализированные задачи.
На фото: Перистальтическая помпа
Таким образом, для выбора дренажного насоса необходимо руководствоваться их техническими характеристиками и особенностями монтажа на конкретном объекте. При подборе помпы для каждого случая необходимо учитывать изменение производительности в зависимости от протяженности и высоты подъема магистрали для отвода конденсата.
Большинство видов дренажных помп при условии надлежащего выполнения монтажа работают с минимальным уровнем шума, который сравним с работой самого кондиционера, поэтому дренажный насос можно использовать в системах, предназначенных для спален или детских комнат. Несмотря на это, мы рекомендуем предварительно проконсультироваться со специалистом для выбора оптимального решения для каждого конкретного случая.
Где правильно разместить. Монтаж дренажного насоса
При монтаже дренажной помпы следует помнить, что нужно обеспечить к ней свободный доступ, чтобы в случае загрязнения ее можно было легко почистить.
Установка помпы может быть осуществлена самостоятельно, для этого необходимо точно следовать инструкции.
Рассмотрим случай на примере раздельного насоса вибрационного типа.
Сама помпа устанавливается во внутреннем блоке сплит-системы. Для этого может быть выделен специальный (декоративный) короб.
На фото: 1. Подвесной потолок 2. Теплообменник испарителя 3. Поддон для конденсата 4. Виниловая трубка 5. Пластиковый короб
Следует помнить, что резервуар камеры-детектора должен располагаться горизонтально полу, а все коммуникации до входа в эту камеру должны проходить под необходимым уклоном, чтобы жидкость, которая образуется при избытке конденсата, беспрепятственно попадала к датчику.
Резервуар для воды может быть размещен не только в коробе, но и в дренажной ванне или в самом трубопроводе. Насос может быть помещен в короб или за навесным потолком.
Чтобы не ошибиться при выборе дренажного насоса, лучше всего проконсультироваться со специалистом. Для самостоятельного подбора помпы нужно знать тип холодильного оборудования и его характеристики, особенности установки системы кондиционирования на каждом отдельном объекте.
Нужно понимать, разрешено ли на данном объекте выводить слив конденсата наружу на фасад дома, или это допустимо делать только путем подключения к системе канализации, согласно правилам, действующим на данном объекте. Необходимо учитывать, каким будет перепад высот, возможно ли установить дренажную систему под уклоном, нужна ли более мощная помпа или способность помпы создавать разрежение для подъема конденсата за счет всасывания. При выборе помпы нужно помнить, что мощность дренажного насоса необходимо подбирать с запасом по отношению к номинальной производительности системы кондиционирования.
