У офисного этажа, гостиницы или другого объекта с несколькими зонами обычно нет одной одинаковой нагрузки на все помещения. Переговорная заполняется на час, кабинеты работают весь день, солнечная сторона нагревается сильнее. При выборе VRF важно связать эти задачи в один проект: определить нагрузки, состав оборудования, управление и условия обслуживания.
Что означает VRF

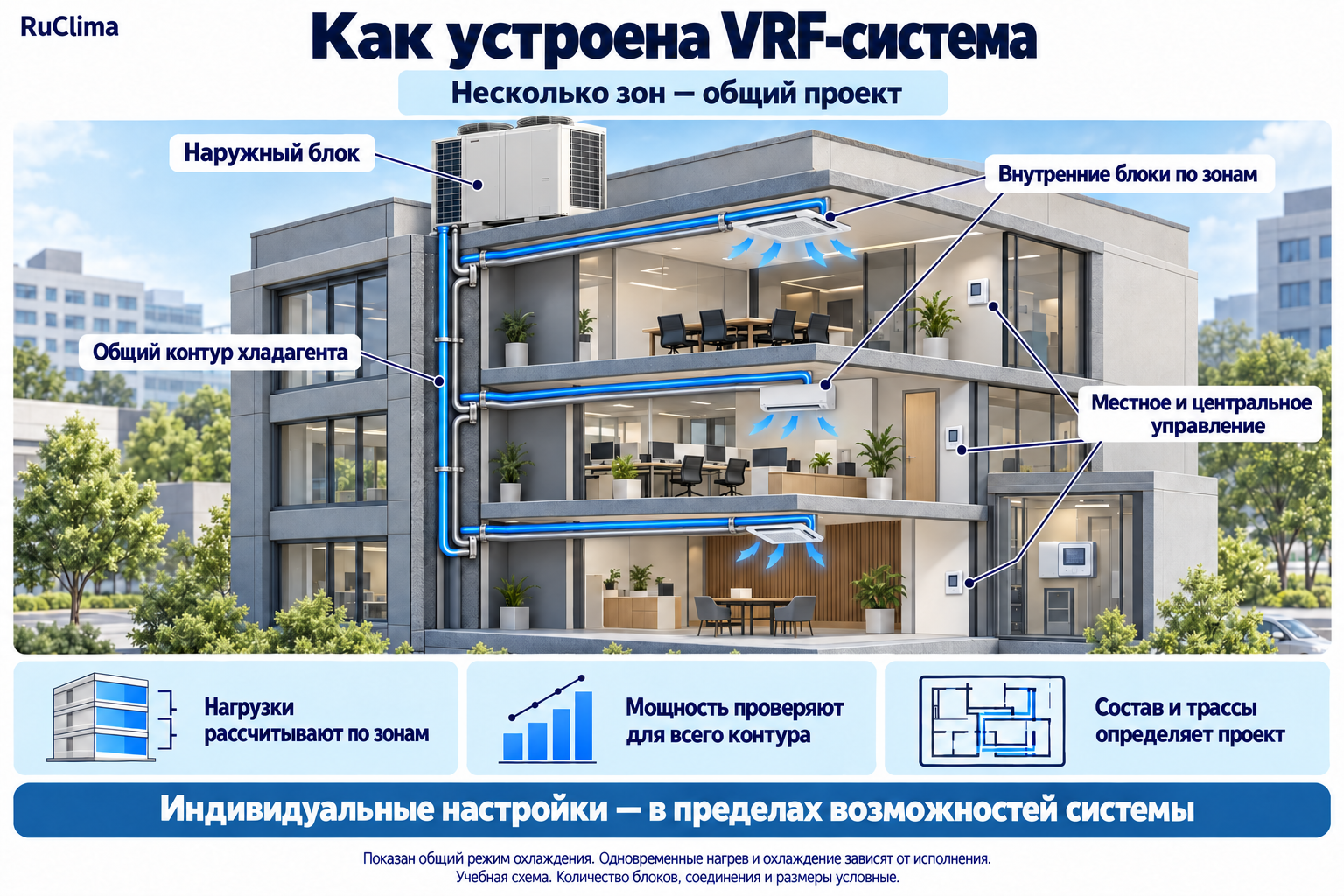

Сокращение VRF происходит от Variable Refrigerant Flow — «переменный расход хладагента». Система регулирует работу наружного оборудования и подачу хладагента с учётом потребности подключённых внутренних блоков.
Мультизональной её называют потому, что объект разделён на зоны со своими задачами и настройками. Зоной может быть кабинет, переговорная, гостиничный номер или часть открытого пространства. Зонирование выбирают по использованию помещений, а не просто по числу стен.
Наружная часть может состоять из одного блока или предусмотренной производителем группы модулей. Внутреннее исполнение подбирают под интерьер и распределение воздуха: например, кассетное, канальное или настенное. Их совместимость и сочетание проверяют для конкретной серии.
Когда VRF стоит рассматривать в проекте
Разные помещения и графики
Для объекта с несколькими зонами полезно сопоставить часы работы, людей, остекление и оборудование в каждой из них. Такой список становится основой расчёта, а затем — настроек управления.
Единые правила эксплуатации
Администратору могут понадобиться расписания, ограничения пользовательских настроек и контроль состояния блоков. Нужные функции и состав контроллеров закладывают в предложение заранее.
VRF встречаются в решениях для офисов, гостиниц и торговых объектов. Существуют и компактные исполнения для менее крупных задач. Назначать этот тип только по площади или считать его обязательным для любого большого помещения не стоит: сравнивают несколько схем под реальные условия.
Для квартиры с несколькими комнатами полезно сначала разобрать бытовую мульти-сплит-систему. Здесь рассматриваем другой вопрос: что нужно проверить, когда выбирают VRF как проектное решение для объекта. Универсального числа комнат, после которого одна система обязательно заменяет другую, нет.
Задайте требования к режимам по каждой зоне
Раздельные настройки температуры не означают, что в любой VRF можно одновременно охлаждать одну комнату и обогревать другую. У систем с общим режимом работы и у исполнений с утилизацией тепла разные возможности.
Если противоположные запросы действительно возникают в одно время, это нужно указать до выбора оборудования. Например, одну зону нагревает солнце, а другой в тот же период требуется тепло. Возможность такого сценария проверяют для точной конфигурации, включая необходимые распределительные узлы и управление.
Если задача сезонная — летом охлаждение, зимой обогрев — её тоже формулируют отдельно. Для обогрева в Москве и области проверяют допустимые наружные температуры, доступную теплопроизводительность в расчётных условиях и работу при оттайке. Слово VRF само по себе не подтверждает пригодность системы как единственного источника тепла.
Попросите расчёт одновременной нагрузки
Мощности внутренних блоков нельзя просто сложить и считать полученную цифру гарантированной производительностью всего комплекса. Для наружного оборудования предусмотрены условия подключения, а доступную мощность проверяют для выбранного состава и условий работы.
При расчёте учитывают, какие зоны могут потребовать максимальное охлаждение одновременно. У помещений с разной ориентацией окон и графиком использования пики могут не совпадать. Такое несовпадение должно быть обосновано, а не принято как удобное предположение для уменьшения наружной части.
Попросите показать результат для согласованного сценария одновременной работы, с поправками на расчётные температуры и трассы. Допустимый состав подключений и фактически доступная производительность — разные проверки. Если планировка или назначение помещений позже изменятся, расчёт может потребовать пересмотра.
Согласуйте трассы, размещение и обслуживание
В проекте важны не только места внутренних блоков. Нужны площадка для наружного оборудования, маршруты трубопроводов, расположение ответвлений, питание, связь и отвод конденсата. Для конкретной системы проверяют допустимые длины, перепады высот и ограничения соединений.
Наружным блокам нужны условия для забора и выброса воздуха, а специалистам — доступ для работ. Внутри здания заранее предусматривают обслуживание фильтров, дренажа и скрытых узлов. Красивый потолок без доступа может осложнить даже обычную проверку.
Отдельная часть проекта — оценка хладагента с учётом объёмов помещений и предусмотренных мер защиты. Требования определяют по выбранному оборудованию и применимым условиям объекта. Универсальные монтажные размеры и решения по одному названию VRF не назначают.
Для помещений, где остановка охлаждения недопустима, сформулируйте требования к непрерывности работы. Общий контур сам по себе не является резервированием. Схему разделения и резервирования рассматривают отдельно, с учётом последствий отказа оборудования.
Проверьте управление и вентиляцию
До согласования комплектации определите, кто меняет настройки в помещениях, кто задаёт расписание и кто видит неисправности. Центральный контроллер, удалённый доступ и связь с системой управления зданием могут требовать отдельных устройств и настройки. Наличие нужной функции подтверждают для выбранной связки оборудования.
Вентиляцию также закладывают отдельной задачей. Само наличие VRF и внутренних блоков не подтверждает приток свежего воздуха. Для него предусматривают соответствующее решение: например, вентиляционную установку и предусмотренное проектом взаимодействие с кондиционированием.
Сравнивайте полную комплектацию проекта
В двух предложениях с похожими названиями оборудования может оказаться разный объём работ. Помимо наружных и внутренних блоков проверьте распределительные элементы, контроллеры, электрику, дренаж, монтаж, пусконаладку и документацию.
Расходы на эксплуатацию оценивают по режиму объекта, климату и принятой схеме. Регулирование производительности не даёт оснований обещать всем одинаковую экономию или срок окупаемости. Для сравнения нужны одинаковые исходные условия и понятная методика расчёта.
Обсудите обслуживание до покупки: какие операции нужны, как организован доступ и кто будет сопровождать систему. При сдаче объекта полезны исполнительная схема, перечень установленного оборудования, результаты пусконаладки и согласованные настройки управления.
Что подготовить для предварительного обсуждения
| Исходные данные | Что указать |
|---|---|
| План объекта | Помещения, высоты, остекление, назначение зон и предполагаемые изменения |
| Режим использования | Люди, техника, часы работы и зоны с постоянным тепловыделением |
| Климатические задачи | Охлаждение, обогрев, необходимость противоположных режимов в одно время |
| Места оборудования | Наружная площадка, возможные трассы, потолочное пространство и доступ |
| Управление | Локальные пользователи, расписания, администратор и связь с системами здания |
| Эксплуатация | Вентиляция, требования к непрерывности работы, обслуживанию и документации |
| Ограничения проекта | Сроки, этапы ремонта, согласования и состав сравниваемых предложений |
Эти сведения помогают сформулировать задачу. Они не заменяют обследование, теплотехнический расчёт и подбор оборудования по документации производителя.
Короткие ответы
Нужна ли VRF для любой квартиры с несколькими комнатами?
Количество комнат само по себе не определяет выбор. Сравнивают нагрузки, размещение, управление, стоимость и обслуживание разных схем. Для бытовой задачи может оказаться достаточным другое решение.
Можно ли одновременно включить охлаждение и обогрев?
Это зависит от исполнения и конфигурации. Для такого сценария нужна система, которая его поддерживает; одних отдельных пультов в комнатах недостаточно.
Можно ли добавить новые зоны после монтажа?
Возможность расширения проверяют по совместимости, допустимому составу, запасу производительности, трассам и управлению. План будущего расширения лучше передать проектировщику заранее.
Подойдут ли существующие трубопроводы?
Повторное использование требует проверки состояния и соответствия требованиям выбранного оборудования. По внешнему виду трубы нельзя подтвердить пригодность всей трассы; решение принимают после обследования.
